Сиденья с пневматической подвеской и механической подвеской для строительной техники

Эксплуатация тяжелой техники подвергает водителей постоянным толчкам, резким ударам и низкочастотным вибрациям. В течение стандартной десятичасовой смены эти силы ухудшают концентрацию и вызывают серьезное напряжение скелетно-мышечной системы. Замена устаревшего сиденья напрямую устраняет эти опасности. Переход от жесткого, фиксированного устройства к сидению для строительной техники с подвеской требует баланса между факторами закупки, ограничениями по пространству в кабине и долгосрочными эргономическими характеристиками. Выбор неправильного типа подвески приводит к преждевременному износу, выходу из строя или несовместимости установок. Менеджеры автопарка должны оценить вертикальный зазор кабины, доступность электрооборудования и конкретную местность, по которой машина ежедневно перемещается. Неподходящее сиденье либо не помещается внутри купола ROPS, либо преждевременно выходит из строя в суровых условиях эксплуатации. Это техническое, основанное на фактических данных сравнение пневматических и механических систем для тяжелого оборудования позволяет менеджерам автопарков и владельцам-операторам принять обоснованное решение о закупках.

• Виброизоляция: системы пневматической подвески обеспечивают превосходное активное демпфирование высокочастотных вибраций и работы в течение длительных смен, тогда как механические системы обеспечивают надежное пассивное поглощение ударов.

• Пространство и совместимость. Сиденья с механической подвеской часто требуются для низкопрофильных кабин или машин, не имеющих вспомогательного электропитания, что делает их незаменимыми, а иногда и единственными физическими вариантами для определенных классов оборудования.

• Реалии установки: Модернизация конструкции подвески сиденья требует проверки схемы крепления болтов, грузоподъемности и электрической совместимости 12 В/24 В перед покупкой.

Роль подвески в сиденье строительной техники

Сиденья для тяжелых условий эксплуатации выполняют функцию основного устройства безопасности. Его инженерная цель — изолировать оператора от динамики шасси. Землеройная техника не имеет подвески к шоссейному транспортному средству. Жесткие оси, прочные шины и массивные стальные гусеницы передают энергию удара непосредственно в конструкцию кабины. Без эффективного механизма подвески под оператором кинетическая энергия движется прямо вверх по позвоночнику.

Вибрация всего тела (WBV) представляет собой серьезную профессиональную опасность в сфере землеройных работ. Длительное воздействие низкочастотных вибраций вызывает компрессию позвоночника, микротравмы поясничного отдела, сильное утомление мышц. Операторы, подвергающиеся постоянному воздействию WBV, задерживают реакцию и снижают пространственную осведомленность. Длина хода подвески смягчает эти разрушительные силы. Ход представляет собой общее расстояние вертикального перемещения сиденья при сжатии и отскоке. Более длинный ход поглощает удары более высокой амплитуды, предотвращая попадание кинетической энергии в тело оператора. Эффективные механизмы демпфирования контролируют скорость сжатия и отскока, не позволяя сиденью действовать как пого-стик после сильного удара.

Существует прямая корреляция между качеством сидений и ежедневной производительностью на объекте. Операторы, сидящие на правильно подвешенных сиденьях, обеспечивают более высокую точность профилирования. Их руки остаются неподвижно на джойстиках. Они испытывают меньше микроперебоев, вызванных адаптацией к ударам. Когда оператор доверяет сиденью, что оно поглощает удары при движении по колейной дороге или при внезапном падении в траншею, он безопасно управляет машиной на оптимальных скоростях. Оператор на жестком или проваливающемся сиденье инстинктивно замедляет машину, чтобы защитить свою спину. За десятичасовую смену такое снижение скорости движения приводит к меньшему количеству перемещаемых грузов, снижению эффективности использования топлива на тонну и снижению общей производительности на объекте.

Различные машины генерируют разные профили вибрации, которым сиденье должно противодействовать:

• Гусеничные бульдозеры: создают непрерывную высокочастотную вибрацию от стальных гусениц, контактирующих с твердым грунтом, что требует быстрого демпфирования.

• Колесные погрузчики: производят сильные вертикальные толчки при наезде на колеи или при перевозке тяжелых грузов ковшом по неровной местности, что требует длинных ходов подвески.

• Экскаваторы: создают боковые и вращательные силы во время циклов поворота, что требует наличия прочных боковых опор сиденья наряду с вертикальным поглощением ударов.

• Самосвалы с шарнирно-сочлененной рамой: испытайте сильные подпрыгивания на необслуживаемых дорогах на высоких скоростях, требующих высочайшего уровня активной изоляции подвески.

Сиденья с механической подвеской: особенности, плюсы и минусы

Механические системы подвески основаны на традиционной физике для поглощения и рассеивания энергии. В основном механизме обычно используется стальная рама ножничного механизма. Внутри этой рамы инженеры интегрировали комбинацию стальных винтовых пружин, пружин растяжения и гидравлических амортизаторов. Когда машина наезжает на неровность, направленная вниз сила веса оператора сжимает стальные пружины. Гидравлический демпфер, по сути, представляет собой цилиндр, наполненный маслом, пропускает жидкость через небольшие внутренние отверстия. Это сопротивление жидкости замедляет движение пружины, рассеивая кинетическую энергию в виде незначительного количества тепла и обеспечивая пассивную физическую поддержку.

Эксплуатационные преимущества сиденья с механической подвеской заключаются в долговечности и простоте. Эти системы не содержат электрических компонентов, жгутов проводов или пневматических линий подачи воздуха. Это делает их очень устойчивыми к отказам в средах с высоким содержанием пыли, глубокой грязью или чрезвычайной влажностью. Они обеспечивают надежную работу в любых климатических условиях: от замерзших зимних лесозаготовок до жарких летних карьеров.

Механические агрегаты превосходны в низкопрофильных приложениях. Компактные гусеничные погрузчики, мини-экскаваторы и старые коммунальные тракторы имеют сильно ограниченную высоту кабины. Установка стандартной полноходовой подвески на эти машины создает серьезную угрозу безопасности. Голова оператора может удариться о крышу ROPS (защитная конструкция при опрокидывании) во время отскока. В низкопрофильных механических подвесках используются более короткие и жесткие пружины и горизонтальные амортизаторы, обеспечивающие амортизацию при сильно сжатом вертикальном пространстве.

Несмотря на свою надежность, механические системы обладают присущими им ограничениями. Они требуют строгой ручной калибровки. Оператор должен повернуть шкалу или потянуть рычаг, чтобы отрегулировать натяжение пружины в соответствии с собственным весом. Если оператор весом 250 фунтов возьмет на себя управление машиной, ранее настроенной для оператора весом 150 фунтов, без регулировки шкалы, сиденье немедленно опустится вниз. При опускании подвеска полностью сжимается и ударяется о стальные отбойники, передавая мощный удар прямо на позвоночник. И наоборот, если оно установлено слишком жестко, сиденье едва двигается, обеспечивая нулевую изоляцию.

Даже если механические пружины идеально настроены под вес оператора, они демонстрируют значительный ход или подпрыгивание на пересеченной местности. Пассивная природа винтовых пружин означает, что они реагируют на удары, а не предвидят их. Они, как правило, менее эффективны при нейтрализации непрерывных вибраций низкой амплитуды, таких как высокочастотный гул, создаваемый большим дизельным двигателем, или непрерывный стук стальных гусениц на твердой земле.

Общие задачи по техническому обслуживанию механических подвесок включают в себя:

1. Смазывайте шарниры ножничного механизма каждые 500 часов работы, чтобы предотвратить износ металла по металлу.

2. Проверка гидравлического демпфера на наличие утечек масла вокруг уплотнения главного вала.

3. Проверка главных винтовых пружин на наличие трещин под напряжением или разрушение ржавчиной.

4. Убедитесь, что диск регулировки веса свободно вращается и правильно зацепляет натяжной трос.

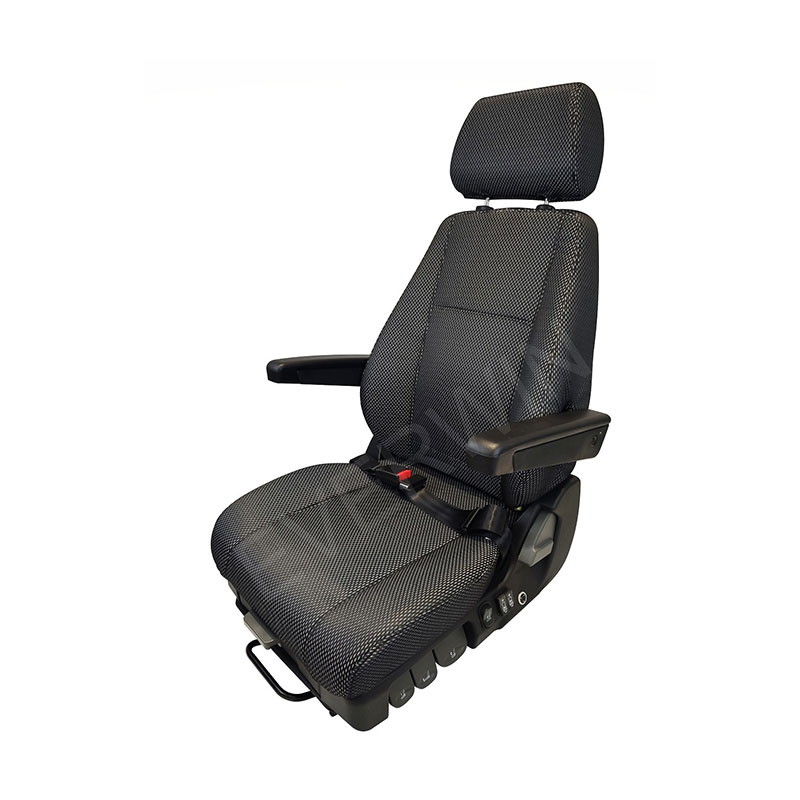

Сиденья с пневмоподвеской: особенности, плюсы и минусы

Системы пневматической подвески заменяют традиционные стальные винтовые пружины сверхмощными пневматическими подушками безопасности. Эти установки включают встроенный воздушный компрессор на 12 В или 24 В непосредственно в основание сиденья. Компрессор подает воздух в армированную резиновую камеру. Усовершенствованная система регулирования дорожного просвета контролирует положение сиденья. Когда оператор садится, клапан открывается, позволяя компрессору наполнять мешок до тех пор, пока сиденье не достигнет оптимальной средней точки хода подвески. Когда машина движется по пересеченной местности, подушка безопасности сжимается и расширяется, активно приспосабливаясь к ударам местности и защищая водителя.

Основным преимуществом сиденья с пневматической подвеской является превосходная эргономика и активная защита. Пневматический пузырь создает отчетливое ощущение плавания. Он активно изолирует водителя от резких, повторяющихся ударов во время тяжелых земляных работ или длительных перевозок. Воздух по своей природе гораздо лучше поглощает высокочастотные вибрации, чем сталь. Это значительно снижает микровибрации, вызывающие глубокую мышечную усталость в течение восьми- или десятичасовой смены.

Пневматические системы оснащены автоматической или кнопочной регулировкой веса. Это исключает необходимость догадок при ручной настройке. Когда новый оператор входит в кабину, он просто нажимает кнопку, или сиденье автоматически выравнивается в соответствии с его весом. Это гарантирует, что подвеска остается точно в середине своего хода, обеспечивая максимальный ход вверх и вниз. Многие пневмосиденья премиум-класса также имеют настраиваемую жесткость. Операторы могут на ходу регулировать настройки гидравлического демпфера, смягчая ход для плавного преодоления уклонов или усиливая его для агрессивного высокоскоростного перемещения по каменистым участкам.

Неизбежные ограничения воздушных систем связаны с механической сложностью. Интеграция электродвигателей, воздухопроводов и пневматических клапанов приводит к появлению большего количества потенциальных точек отказа. За тысячи часов пребывания в пыльной кабине впускные фильтры компрессора могут засориться, а в воздуховодах могут возникнуть микроутечки. Кроме того, эти сиденья требуют надежного электрического подключения. Для установки пневмосиденья на старую, простую машину может потребоваться специальная проводка для подключения к цепи зажигания, что усложняет процесс установки.

Ключевые компоненты системы пневматической подвески включают в себя:

• Встроенный компрессор: электродвигатель напряжением 12 В или 24 В, создающий давление воздуха в системе.

• Пневматический баллон: сверхпрочная резиновая подушка безопасности, заменяющая традиционные стальные винтовые пружины.

• Клапан регулировки высоты дорожного просвета: механический или электронный переключатель, который регулирует давление воздуха, чтобы сиденье удерживалось в центре хода.

• Клапан выпуска воздуха: позволяет оператору быстро выпустить воздух из сиденья для облегчения выхода из кабины.

Сравнение сидений для тяжелого оборудования: основные оценочные размеры

Выбор правильного устройства требует оценки конкретных ограничений машины и условий эксплуатации. Требования к пространству и профилю кабины определяют ваши варианты в первую очередь. Необходимо измерить расстояние по вертикали от монтажной площадки до внутренней линии крыши, а также от рулевого колеса или джойстиков до задней стенки. Для безопасной работы полноходового пневматического сиденья требуется значительный вертикальный зазор. Если установить на мини-погрузчик громкое пневмосиденье, бедра оператора будут тереться о рулевые органы, а каска ударяться о стекло. Во многих компактных машинах механическая низкопрофильная подвеска остается единственным возможным вариантом модернизации из-за жестких пространственных ограничений.

Характеристики виброизоляции должны соответствовать местности и применению. Самосвалы с шарнирно-сочлененной рамой и большие колесные погрузчики проводят дни, передвигаясь на высоких скоростях по дорогам с сильными колеями. Эти применения требуют активного демпфирования и длинного хода системы пневматической подвески для предотвращения серьезных ударов по позвоночнику. И наоборот, стационарные экскаваторы или асфальтовые катки с гладкой поверхностью испытывают менее сильные вертикальные удары. Для этих машин качественная механическая подвеска обеспечивает более чем достаточную изоляцию от вибраций двигателя и незначительной вибрации гусеницы.

Долговечность в суровых условиях требует честной оценки вашей рабочей площадки. Предприятия по переработке отходов, места сноса зданий и подземные шахты подвергают оборудование воздействию сильной пыли, коррозионно-активных материалов и влаги. Открытый узел механической пружины можно легко промыть и повторно смазать. Однако мелкая кварцевая пыль может проникнуть в воздухозаборники воздушного компрессора пневматических сидений, если кабина не полностью закрыта и не находится под положительным давлением. Если ваша машина работает без дверей или разбитых окон в высокоабразивной среде, механические системы часто превосходят пневматические аналоги.

Требования к техническому обслуживанию и жизненному циклу существенно различаются между двумя технологиями. Механические сиденья требуют периодической смазки шарниров ножниц и возможной замены гидравлического амортизатора, когда он теряет свое демпфирующее сопротивление. Это обычный механический ремонт. Диагностика провисания седла требует проверки заземления, проверки выходного давления компрессора и проверки герметичности пневматической камеры и клапанов. Хотя воздушные сиденья приносят большую пользу для здоровья, менеджеры автопарков должны учитывать несколько более высокую сложность обслуживания пневматических компонентов в течение жизненного цикла от пяти до десяти лет.

Распространенные признаки того, что ваше сиденье с подвеской нуждается в замене

Операторы часто игнорируют ухудшение характеристик сиденья до тех пор, пока оно не причинит физическую боль. Раннее распознавание признаков механических неисправностей предотвращает долгосрочные травмы и повреждение оборудования. Обратите внимание на следующие конкретные индикаторы того, что срок службы вашего механизма подвески подошел к концу:

• Утечка гидравлической жидкости: видимая масляная пленка на валу амортизатора или лужа под основанием сиденья указывают на перегоревшие уплотнения амортизаторов. Как только жидкость вытечет, сиденье потеряет всякую амортизирующую способность и будет неконтролируемо подпрыгивать.

• Вой воздушного компрессора. Если пневматический компрессор работает непрерывно во время работы машины, в системе имеется значительная утечка воздуха. Если не устранить утечку, двигатель компрессора со временем перегреется и сгорит.

• Провисание высоты дорожного просвета. Когда пневматическое сиденье не может сохранять свое центральное положение и медленно опускается на половицы в течение часа, это означает, что клапан регулировки высоты дорожного просвета или основная камера скомпрометированы.

• Чрезмерный боковой люфт: возьмитесь за спинку и толкайте ее из стороны в сторону. Если сиденье свободно раскачивается, значит, шарнирные втулки ножничной рамы полностью изношены. Этот боковой наклон заставляет оператора постоянно напрягать мышцы корпуса, чтобы оставаться в вертикальном положении на неровной поверхности.

• Усталость металла и трещины. Осмотрите опорную пластину и ножничные рычаги на наличие микротрещин. Тяжелые операторы или сильные удары могут вызвать нагрузку на стальную раму, превышающую предел текучести, что приведет к катастрофическому разрушению конструкции во время эксплуатации.

Риски внедрения: модернизация подвески вашего строительного сиденья

Модернизация подвески вашего строительного сиденья сопряжена с определенными рисками, которые могут сорвать заказ на закупку. Электрическая и пневматическая совместимость является наиболее распространенным камнем преткновения. Электрические системы тяжелого оборудования работают на 12-вольтовой или 24-вольтовой архитектуре. Прежде чем выбирать пневматическое сиденье, необходимо проверить напряжение вашей машины. Подключение компрессора на 12 В к системе на 24 В мгновенно сгорит двигатель. Кроме того, вы должны убедиться, что машина имеет доступную вспомогательную цепь с предохранителями, способную выдержать потребляемую компрессором силу тока при запуске.

Схемы крепления и переходные пластины требуют точных измерений. Никогда не допускайте универсальной установки в тяжелой технике. Каждый OEM-производитель использует различное расположение отверстий для болтов на полу кабины. Вы должны измерить расстояния между существующими монтажными шпильками поперек и спереди назад. Кроме того, вы должны рассчитать индекс места (SIP). SIP — это стандартизированная контрольная точка, определяющая положение оператора относительно органов управления и конструкции ROPS. Использование неутвержденных кронштейнов послепродажного обслуживания может привести к изменению SIP, в результате чего оператор окажется слишком близко к джойстикам или окажется за пределами сертифицированной зоны раздавливания навеса ROPS. Всегда используйте переходные пластины, одобренные OEM-производителем, для соблюдения требований безопасности.

Грузоподъемность и реальность калибровки представляют собой серьезный риск, если их игнорировать. Стандартные сиденья с подвеской обычно подходят для операторов весом до 280 или 300 фунтов. Если в вашей рабочей силе есть более тяжелые операторы, вам необходимо приобрести варианты для тяжелых условий эксплуатации с усиленными ножничными рамами и подушками безопасности большей мощности или более жесткими пружинами. Приобретение сиденья стандартной комплектации для тяжеловесного оператора полностью сводит на нет преимущества подвески. Сиденье постоянно опускается вниз, разрушая внутренние амортизаторы и передавая огромные ударные нагрузки прямо на позвоночник оператора. Всегда проверяйте максимальный вес механизма подвески перед завершением покупки.

Прежде чем заказывать замену сиденья, выполните следующие действия по проверке:

1. Снимите существующее сиденье и очистите пол кабины, чтобы обнажить оголенные крепежные шпильки.

2. Измерьте точное расстояние между центрами отверстий под болты как в поперечном, так и в продольном направлении.

3. Проверьте руководство по обслуживанию устройства, чтобы подтвердить заводские характеристики SIP.

4. Найдите жгут проводов дополнительных устройств и проверьте выходное напряжение при работающем двигателе.

5. Измерьте расстояние от верха голой монтажной площадки до самой нижней точки крыши кабины.

Заключение

Чтобы начать обновление места, выполните следующие немедленные действия:

• Измерьте точную схему крепления болтов вашего нынешнего сиденья и запишите размеры поперек и спереди назад.

• Измерьте вертикальный зазор от пола кабины до линии крыши, чтобы определить максимально допустимый ход подвески.

• Проверьте жгут проводов дополнительных устройств вашей машины с помощью мультиметра, чтобы убедиться, что у вас электрическая система 12 В или 24 В.

• Взвесьте самого тяжелого оператора, чтобы убедиться, что новый механизм подвески соответствует требуемой грузоподъемности.

• Проконсультируйтесь со специалистом по сиденьям для тяжелых условий эксплуатации, чтобы подобрать подходящие переходные пластины, одобренные OEM-производителем, для вашей конкретной модели машины.

Часто задаваемые вопросы

Вопрос: Могу ли я заменить сиденье с механической подвеской на сиденье с пневматической подвеской?

О: Да, при условии, что ваша машина соответствует трем предварительным условиям. Во-первых, вам необходим достаточный вертикальный зазор в кабине, чтобы обеспечить более длинный ход пневмосиденья. Во-вторых, вам нужны соответствующие шаблоны болтов или утвержденная переходная пластина. В-третьих, у вас должен быть доступный источник электропитания 12 В или 24 В для работы бортового воздушного компрессора.

Вопрос: Как отрегулировать вес сиденья механической конструкции?

О: Вы регулируете его с помощью ручного регулятора натяжения или рычага, расположенного спереди или сбоку от основания сиденья. Поворот этого регулятора увеличивает или уменьшает предварительную нагрузку на внутренние стальные пружины. Вы должны установить его точно в соответствии с весом вашего тела, чтобы сиденье не опускалось вниз и не сильно подпрыгивало.

Вопрос: Требуют ли сиденья с пневматической подвеской тщательного обслуживания?

О: Они требуют немного большего обслуживания, чем механические устройства. Необходимо периодически проверять воздухопроводы на предмет утечек, следить за тем, чтобы впускной фильтр компрессора не содержал тяжелой пыли, а также проверять надежность электрических соединений. Поддержание чистоты в кабине значительно продлевает срок службы пневматических компонентов.

Вопрос: Что такое подвеска сиденья низкопрофильной конструкции?

Ответ: Низкопрофильная подвеска представляет собой компактный механизм, обычно механический, предназначенный для машин с ограниченной высотой подвески, таких как мини-погрузчики или мини-экскаваторы. В нем используются горизонтально установленные амортизаторы и более короткие пружины, обеспечивающие амортизацию без необходимости поднимать голову оператора в опасной близости от крыши кабины.

Вопрос: Что приводит к опусканию сиденья строительной техники?

Ответ: Выход на дно происходит, когда подвеска полностью сжимается и ударяется о внутренние отбойники. Это происходит, если натяжение механической пружины установлено слишком низким для веса оператора, если вышел из строя гидравлический демпфер или если во время сильных ударов превышена максимальная грузоподъемность сиденья.
