Ползунок сиденья выполняет функцию важнейшего структурного компонента, отвечающего за передачу кинетической энергии, обратную связь с водителем и безопасность под нагрузкой. Когда водитель резко нажимает на тормоза или оператор машины перемещается по неровной местности, механизм сиденья поглощает огромные силы сдвига. Выбор неправильного путевого механизма приводит к немедленным структурным компромиссам. Прогиб сиденья во время резкого торможения снижает точность педалирования, неровные направляющие застревают и отказываются регулироваться, а неадекватные механизмы блокировки создают серьезную угрозу безопасности в автоспорте или тяжелой промышленности.
В этом руководстве представлена научно обоснованная техническая оценка механизмов с одинарным и двойным замком. Подробно описывая механические компромиссы, реалии установки и рекомендации для конкретного применения, вы получите необходимую информацию для выбора точной системы направляющих, необходимой для вашего шасси, тренажера или кабины тяжелого оборудования, не полагаясь на догадки.
Механическая безопасность: ползунки сиденья с двойным замком одновременно задействуют обе регулируемые направляющие сиденья, устраняя диагональный поворот (поворот сиденья), присущий конструкциям с одинарным замком при резком ускорении или торможении.
Пороги применения: Механизмы с одинарным замком обычно предназначены только для уличного использования в легких условиях или пассажирских сидений, тогда как системы с двойным замком обязательны для автоспорта, тяжелого оборудования и кабин гоночных симуляторов с тензодатчиками.
Допуски при установке: ползунки с двойным замком требуют значительно более высокой точности при установке; смещение даже на несколько миллиметров между направляющими приведет к асинхронному заклиниванию или блокировке механизма.
Жесткость материала: в высококачественных системах с двойным замком часто используется более толстая сталь (например, стальные кронштейны 1/8 дюйма), чтобы выдерживать более высокие усилия сдвига по сравнению со стандартными альтернативами с одинарным замком.
Проверка совместимости. Выбор слайдера сиденья во многом зависит от конфигурации крепления (нижнее или боковое крепление) и занимаемой площади сиденья конкретной марки вторичного рынка (например, Corbeau, Sparco, Recaro).
Эффективный путевой механизм должен соответствовать строгим эксплуатационным стандартам. Нулевое нежелательное отклонение под нагрузкой является основным требованием. Когда водитель прилагает силу к педалям или рулевому колесу, сиденье должно оставаться полностью жестким. Плавное перемещение во всем диапазоне регулировки одинаково важно, поскольку операторы могут менять положение, не сталкиваясь с колеями. Положительное зацепление означает, что стопорные штифты глубоко и надежно входят в пазы гусеницы без микрозазоров. Наконец, структурная целостность требует, чтобы рельсы не деформировались, не сдвигались и не отделялись во время ударных нагрузок или устойчивых сильных вибраций.

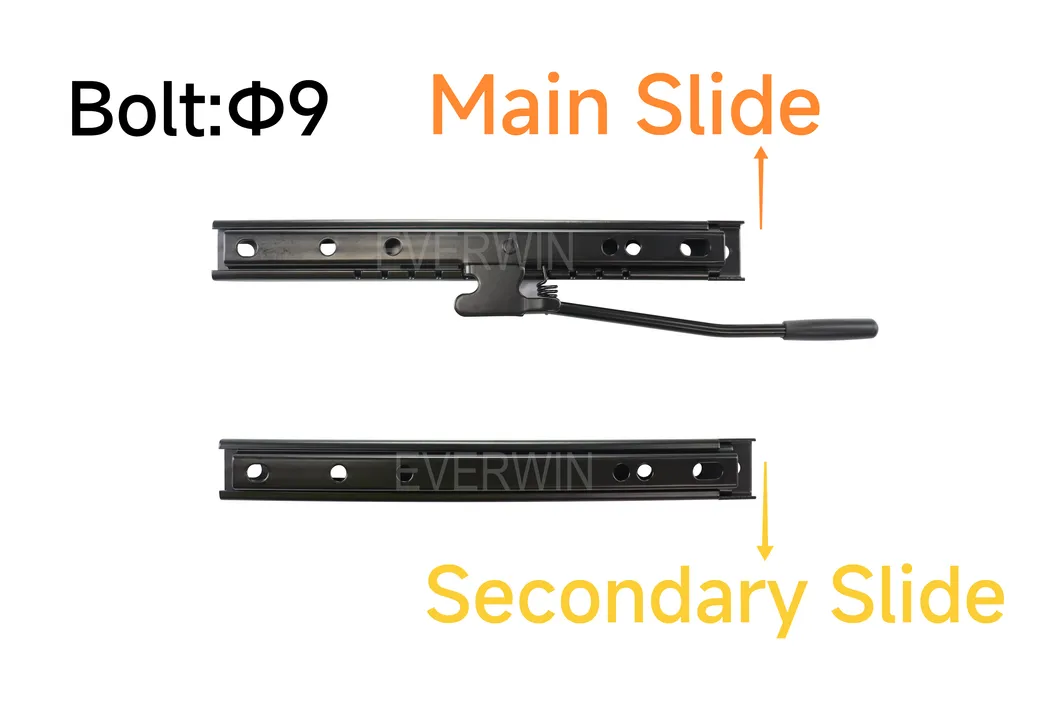

Ползунок сиденья с одним замком имеет упрощенную механическую конструкцию. Один рычаг приводит в зацепление запирающие зубья только на одной из двух гусениц. Противоположная сторона действует исключительно как направляющая. Эта незапирающаяся сторона просто скользит по своему каналу без какого-либо механического взаимодействия с напольным кронштейном.
Поскольку только одна сторона фиксирует сиденье в продольном направлении, эти механизмы в основном встречаются в пассажирских сиденьях OEM, легких уличных автомобилях и бюджетных установках послепродажного обслуживания. Отсутствие вторичного замка делает их легче и проще в установке, но по своей сути они уязвимы для скручивающих сил. Когда вы сильно нажимаете на спинку сиденья, разблокированная сторона слегка смещается, создавая эффект поворота, который ухудшает устойчивость.
В слайдере сиденья с двойным замком используется унифицированный приводной стержень, часто имеющий форму подковы или использующий проволочную связь, для соединения стопорных штифтов как на левой, так и на правой направляющих. Когда оператор тянет ручку, она одновременно освобождает обе стороны.
Этот принцип двойного сцепления обеспечивает одновременную фиксацию обеих направляющих в шасси. В результате получается жесткая прямоугольная конструкция, устойчивая к диагональному отклонению. Эти надежные механизмы являются стандартом для автоспорта с высокими перегрузками, тяжелой промышленной техники и жестких шасси для гоночных симуляторов, где структурный компромисс недопустим. Двойные точки крепления равномерно распределяют нагрузку по монтажной поверхности.
Понимание того, как ваше сиденье крепится к направляющим, является обязательным шагом перед покупкой оборудования. Сиденья с прямым нижним креплением прикручиваются прямо к направляющим. Для сидений с боковым креплением требуются вертикальные кронштейны, которые прикручиваются к бокам композитного или алюминиевого корпуса, а затем прикручиваются к слайдеру.
Размеры бренда послепродажного обслуживания сильно влияют на выбор слайдера. Такие бренды, как Corbeau, часто имеют более широкую монтажную площадь, в то время как Sparco и Recaro используют другие стандартные расстояния. Вы должны убедиться, что выбранные вами регулируемые направляющие сиденья идеально совпадают как с расположением болтов сиденья, так и с днищем автомобиля или базовым кронштейном. Использование неподходящего оборудования приводит к принудительной установке, искривлению направляющих и немедленному заклиниванию.
Физика гибкости с одним замком становится очевидной при резком торможении. Когда сила толкает водителя назад, заблокированная направляющая удерживается прочно, а незафиксированная ведомая направляющая допускает микродвижения. Это создает точку поворота, приводящую к диагональному повороту сиденья. Со временем такое скручивание утомляет металл и ухудшает обратную связь с водителем. Вы можете почувствовать под собой сдвиг сиденья, что подрывает уверенность при динамичном вождении или эксплуатации тяжелой техники.
Жесткость с двойным замком решает эту проблему, равномерно распределяя усилие сдвига по днищу пола. Поскольку обе стороны надежно закреплены, сиденье не может поворачиваться. Точки двойной фиксации сохраняют идеально квадратную геометрию, передавая энергию непосредственно в шасси, а не поглощая ее за счет структурных отклонений. Это создает прочную связь между оператором и машиной.
Органы, налагающие санкции на автоспорт, такие как FIA, SCCA и NASA, повсеместно требуют использования механизмов двойной блокировки или фиксированных креплений для сидений водителя. Механизм с одинарным замком просто не может выдержать экстремальные перегрузки при ударе гусеницы без сдвига или размыкания. Сила столкновения вырвет один стопорный штифт из направляющей.
В системах двойной блокировки премиум-класса используются толстые кронштейны из горячекатаной стали для предотвращения поломок при экстремальных ударных нагрузках. В тяжелом машиностроении стандарты безопасности требуют аналогичной надежности для обеспечения постоянной виброизоляции и безопасной интеграции с системами защиты при опрокидывании (ROPS). Выход из строя направляющей сиденья в случае опрокидывания является катастрофой.
Установки с одним замком очень щадящие. Поскольку следящая направляющая свободно плавает, незначительные смещения напольного кронштейна редко приводят к заеданию гусеницы. Часто их можно быстро закрепить болтами, не измеряя точных допусков параллельности. Следящая направляющая просто подстраивается под угол зафиксированной направляющей.
Системы двойного замка требуют строгого параллельного выравнивания. Если монтажный пол или кронштейны неровные или неровные хотя бы на несколько миллиметров, механизм заклинит. Стопорные штифты будут тянуться к гусенице, препятствуя плавной регулировке или вызывая асинхронную блокировку, когда зацепляется только одна сторона. Это требует тщательного измерения, установки прокладок и определенной последовательности затяжки.
Особенность | Слайдер с одинарным замком | Слайдер с двойным замком |
|---|---|---|
Точки блокировки | Один рельс (другой — следящий) | Оба рельса одновременно |
Структурная жесткость | Склонен к диагональному скручиванию под нагрузкой | Высокая жесткость, нулевой изгиб шарнира |
Допуск установки | Прощающий, легко выравнивается | Требуется строгое параллельное выравнивание |
Основные приложения | Пассажирские сиденья, для легкого уличного использования | Автоспорт, симуляторы, тяжелая техника |
Высококлассные симуляторы гонок с использованием датчиков нагрузки или гидравлических педалей требуют силы ног более 100 кг для достижения максимального торможения. Такое экстремальное давление требует использования механизма двойной блокировки. Гибкий механизм с одинарным замком разрушает мышечную память при торможении; если сиденье поворачивается назад по диагонали каждый раз, когда вы нажимаете на порог тормоза, ваша устойчивость резко падает. Вы не сможете разработать повторяемые методы торможения, если ваше положение сидения меняется под нагрузкой.
Интеграция этих ползунков в кабину из алюминиевого профиля (8020) представляет собой особую проблему. Соосность шлицевой гайки должна быть идеальной. Использование специальных монтажных пластин между профилем и направляющими помогает предотвратить скручивание и гарантирует, что рельсы останутся идеально параллельными при интенсивном использовании. Непосредственный монтаж на швеллеры профиля часто приводит к заеданиям, если поперечины не идеально ровные.
Требования безопасности диктуют необходимость использования направляющих с двойной блокировкой во время поворотов с высокой перегрузкой и в сценариях потенциальных столкновений. Трасса с одинарным замком является серьезной помехой на трассе. Ползунки с двойным замком легко интегрируются с одобренными FIA боковыми кронштейнами, гарантируя, что водитель, сиденье и гоночные ремни безопасности работают как единый элемент безопасности. При высоких поперечных перегрузках сиденье должно надежно удерживать водителя на месте, не прогибая колею.
Существуют сценарии, в которых механизм с одним замком остается вполне адекватным. Пассажирская сторона уличного тюнингового автомобиля редко подвергается воздействию сил сдвига, вызываемых педалью, испытываемых водителем. В этих некритических положениях для сидения незначительные преимущества по снижению веса и более простая установка систем с одинарным замком делают их практичным выбором. Они упрощают процесс сборки, не ставя под угрозу удобство работы основного драйвера.
При сравнении слайдеров сидений оборудования главными приоритетами являются усталость оператора и частота вибрации. Тракторы, вилочные погрузчики и экскаваторы подвергают сиденья постоянным вертикальным и боковым ударам. Прочные механизмы двойной блокировки необходимы для предотвращения расшатывания сиденья или его неожиданной регулировки во время опасных операций. Гусеница с одним замком быстро изнашивает запирающие зубья под постоянной промышленной вибрацией.
Наиболее распространенным признаком неправильной установки является ползунок, который отказывается двигаться вперед или назад или фиксируется только одна сторона. Это указывает на то, что дорожки не параллельны. Внутренние подшипники прижимаются к стальному корпусу, надежно фиксируя весь узел.
Смягчите это, следуя строгому протоколу согласования. Оставьте все крепежные болты затянутыми вручную. Приведите ползунок в полный диапазон движения, чтобы естественным образом отцентрировать направляющие. Как только гусеницы начнут плавно скользить, затяните болты крест-накрест, чтобы не допустить смещения узла под квадрат. Используйте прокладки, если пол неровный.
Асинхронная блокировка происходит, когда одна направляющая входит в запирающую выемку, а противоположная направляющая находится между выемками. Это приводит к микролюфтам, дребезжанию и диагональному скручиванию под нагрузкой. Вы услышите отчетливый щелчок, когда разблокированная сторона сдвинется вперед и назад.
Смягчите это, стандартизировав угол изгиба стержня привода. Прежде чем закрепить ручку, убедитесь, что обе направляющие идеально синхронизированы относительно их начальных зубьев. Если одна направляющая опережает другую на зуб, ослабьте рычажное соединение, выровняйте штифты и снова затяните. Всегда проверяйте запирание перед завершением установки.
Частым разочарованием является обнаружение того, что отверстия ползуна не совпадают с основанием сиденья, подрамником или напольным кронштейном. Это немедленно останавливает установку и вынуждает вас модифицировать компоненты конструкции, что ослабляет сборку.
Чтобы избежать этой проблемы, перед покупкой проверьте размеры шага отверстий для болтов. При монтаже на нестандартный поддон пола используйте сверхпрочные переходные пластины или высокопрочное оборудование (класс 8 / класс 10.9), чтобы безопасно перекрыть зазор без ущерба для структурной целостности. Никогда не сверлите новые отверстия непосредственно в направляющих направляющих, так как это снижает их несущую способность.
Иногда соединительная планка с двойным замком ударяется о поддон пола, поперечины алюминиевого профиля или нижнюю часть обивки основания сиденья, не позволяя штифтам полностью выйти из зацепления. Вы тянете за ручку, но сиденье не двигается.
Чтобы избежать этого, измерьте вертикальный зазор перед окончательным крутящим моментом. Возможно, вам придется изменить или слегка согнуть стержень привода (в пределах допусков производителя), чтобы устранить препятствия и обеспечить полный ход ручки разблокировки вверх. Убедитесь, что рукоятка имеет зазор не менее дюйма в полностью выдвинутом состоянии.
Чтобы завершить настройку сиденья, выполните следующие действия:
Измерьте шаг продольных и поперечных отверстий под болты вашего нынешнего основания сиденья, чтобы обеспечить точную совместимость с новым гусеничным механизмом.
Осмотрите поддон пола или шасси симулятора на предмет ровных монтажных поверхностей и приобретите стальные прокладки, если точки крепления неровные.
Выберите слайдер сиденья, специально предназначенный для вашего применения, по умолчанию с системой двойной блокировки для любых условий, связанных с резким торможением, автоспортом или промышленным оборудованием.
Установите гусеницы, используя крепеж класса 8, оставляя болты затянутыми вручную, пока сиденье совершает полный диапазон движений, чтобы гарантировать параллельное выравнивание перед окончательным моментом затяжки.
О: Нет, внутренние механизмы и конструкции рельсов принципиально разные. Для обеспечения функции двойной блокировки требуется полная замена регулируемых направляющих сиденья.
О: Обычно из-за перекоса направляющих во время установки. Если рельсы не идеально параллельны, стопорные штифты зацепятся за рельсы, препятствуя плавному движению вперед и назад.
О: Настоятельно рекомендуется, особенно при использовании педалей с тензодатчиками. Ползунки с одинарным замком прогибаются при резком торможении, вызывая перекручивание сиденья и снижая точность торможения и стабильность мышечной памяти.
О: Нет. Вы должны совместить расположение болтов (шаг и ширину) ползунка сиденья с нижней частью вашего конкретного сиденья, кронштейнами послепродажного обслуживания, такими как Corbeau или Sparco, или кронштейнами для бокового крепления.
Ответ: Ползунки с двойной блокировкой немного тяжелее из-за вторичного механизма блокировки, более толстой стальной конструкции и соединительной штанги привода, что обычно добавляет вес на 1–3 фунта в зависимости от марки.
О: Хотя многие из них продаются как универсальные, для безопасного соединения с заводскими точками крепления поддона пола автомобиля или кабиной SIM-карты для них требуются специальные напольные кронштейны, переходные пластины или алюминиевые Т-образные пазы.
О: Это происходит, когда рельсы не синхронизированы. Ослабьте стержень привода, вручную сдвиньте обе направляющие до упора, чтобы вернуть их в нулевую точку, убедитесь, что оба стопорных штифта полностью вошли в первую выемку, а затем повторно затяните тягу рукоятки.
